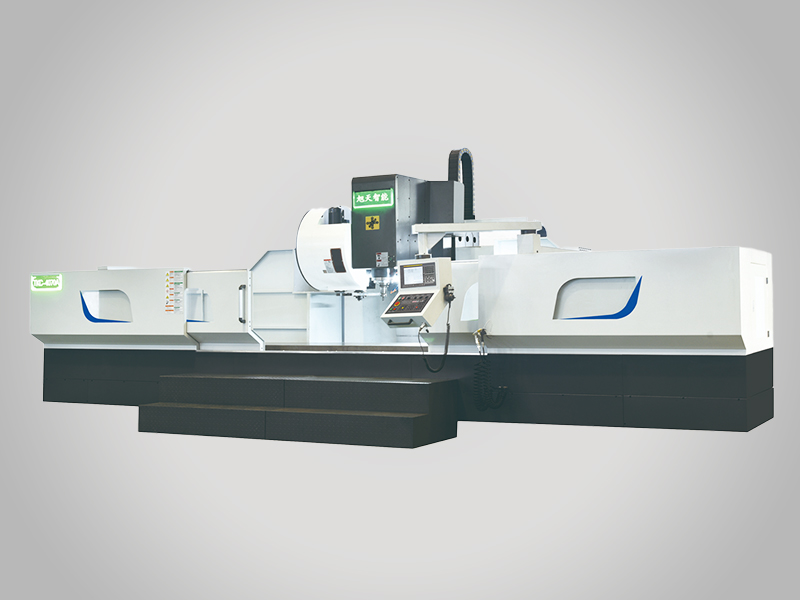

BT40/BT50 齒輪頭
BT50 皮帶頭
主軸中心出水
數控轉臺
Z 軸加高 200mm
FANUC 系統 / 或其它系統
| 項目 | 單位 | 型號 | ||||
|---|---|---|---|---|---|---|
| TKC5070A | TKC6070A | TKC8070A | TKC10070A | |||
| 工作臺 | 工作臺尺寸（長 × 寬） | mm | 5000×700 | 6000×700 | 8000×700 | 10000×700 |
| 工作臺最大載重 | kg | 5000 | 6000 | 8000 | 10000 | |
| T型槽（槽數 - 槽寬 × 節距） | mm | 5-22×120 | 5-22×120 | 5-22×120 | 5-22×120 | |
| 坐標範圍 | 立柱左右行程（X軸） | mm | 5000 | 6000 | 8000 | 10000 |
| 立柱前後行程（Y軸） | mm | 700 | 700 | 700 | 700 | |
| 主軸箱上下行程（Z軸） | mm | 600 | 600 | 600 | 600 | |
| 主軸端面至工作臺面距離 | mm | 200~800 | 200~800 | 200~800 | 200~800 | |
| 主軸 | 主軸形式 | / | 皮帶傳動 | 皮帶傳動 | 皮帶傳動 | 皮帶傳動 |
| 主軸最高轉速 | rpm | 6000 | 6000 | 6000 | 6000 | |
| 主軸孔錐度 | / | BT50 | BT50 | BT50 | BT50 | |
| 主軸外徑 | mm | Φ190 | Φ190 | Φ190 | Φ190 | |
| 進給速率 | 快速移動速度(X/Y/Z) | m/min | 40/20/15 | 40/20/15 | 40/20/15 | 40/20/15 |
| 切削進給速度 | m/min | 1~10 | 1~10 | 1~10 | 1~10 | |
| 電機 | 主軸電機功率 | kW | 15/18.5 | 15/18.5 | 15/18.5 | 15/18.5 |
| 進給電機扭矩（X/Y/Z） | N.m | 35/28/28B | 35/28/28B | 35/28/28B | 35/28/28B | |
| 冷卻泵電機 | kW | 0.55 | 0.55 | 0.55 | 0.55 | |
| 精度 | 定位精度 | mm | 0.015/300 | 0.015/300 | 0.026/1000 | 0.026/1000 |
| 重複定位精度 | mm | 0.01 | 0.01 | 0.015 | 0.015 | |
| 系統 | CNC系統 | / | SYNTEC | SYNTEC | SYNTEC | SYNTEC |
| 電源 | 供電電源 | KVA | ≥ 35 | ≥ 40 | ≥ 45 | ≥ 50 |
| 空氣壓力 | 空氣需求 | kg/cm2 | ≥ 6 | ≥ 6 | ≥ 6 | ≥ 6 |
| 氣源流量 | m3/min | ≥ 0.5 | ≥ 0.5 | ≥ 0.5 | ≥ 0.5 | |
| 刀庫 | 刀庫形式 | / | 圓盤機械手 | 圓盤機械手 | 圓盤機械手 | 圓盤機械手 |
| 刀庫容量 | pcs | 24 | 24 | 24 | 24 | |
| 平均換刀時間（刀-刀） | sec | 2.5 | 2.5 | 2.5 | 2.5 | |
| 機床尺寸 | 佔地面積（長 × 寬 × 高） | mm | 8700×3400×3100 | 9700×3400×3100 | 10700×3400×3100 | 13700×3400×3100 |
| 機床重量(約) | kg | 18500 | 20500 | 24500 | 28500 | |
技術參數如有變動，恕不另行通知。
